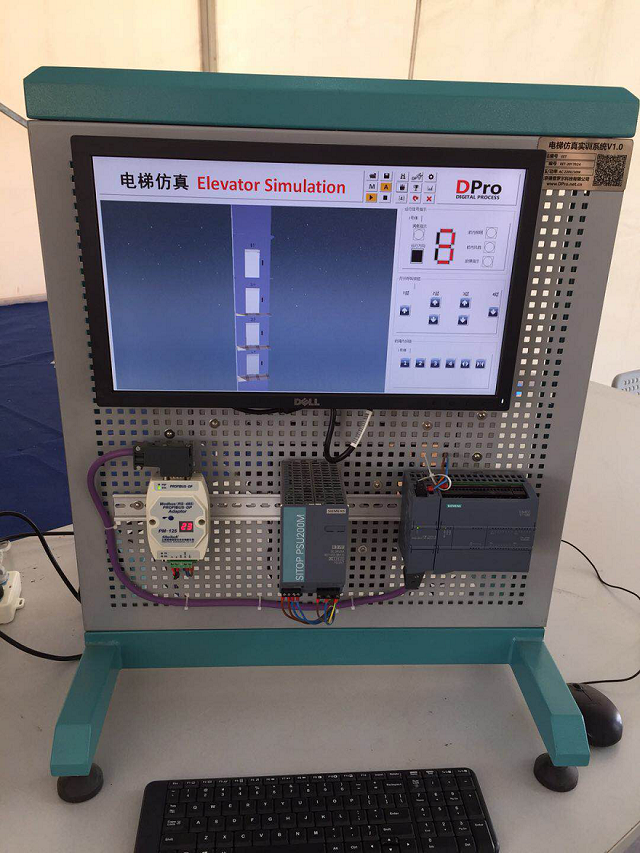

一、 電梯仿真實訓系統V1.0

(長寬高：450mm*300mm*500mm)

1.功能介紹：

電梯仿真實訓系統應用三維虛擬現實技術，能夠?qū)?/font>電梯運行過程中的多種傳感器、電機等信號，不同的工作條件/場景以及故障模式進行實時模擬，該系統滿足的情景再現與工程再現使得人機具有良好的交互方式，逼真的表現形式使得學習人員感受到電梯環境并可以對電梯系統進行操控從而達到教學/培訓的效果。其具有如下特點，

u  對象來源于生活，常見熟悉且不可或缺；

u  因其涉及人身安全，又隸屬于特種設備；

u  置身于仿真環境之中，可以充分調動感覺通道、運動通道和思維通道的學習機能，提高教學效率。

2．可進行的實訓項目

基于外部控制器與電梯仿真對象組成的硬件在回路仿真系統，學員可進行如下科目的培訓：

1. 電梯運行原理及組成結構認知

2. 電梯系統控制策略

l 基本集選控制策略

l 模糊控制

l 神經網絡控制

3. 基于PLC的電梯系統控制實施

l EET與PLC的硬件連接及控制器硬件組態

l 電梯啟停控制

l 電梯樓層信號的產生、消除及顯示

l 電梯外呼內選信號的登記與消除

l 電梯開關門控制

l 電梯開關門故障保護

4. 電梯系統故障診斷

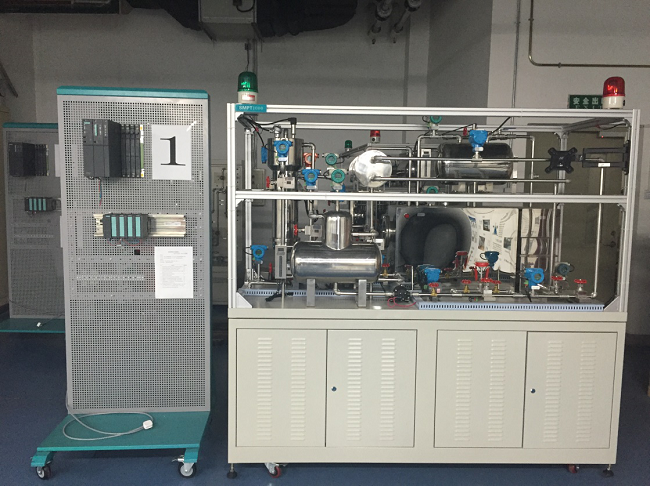

二、SMPT-1000高級多功能過程與控制實訓系統產品介紹

(小鍋長寬高：1800mm*600mm*2000mm，控制系統500mm*500mm*2000mm)

功能及實驗介紹：

本系統包括從設備、單元、裝置到流程四個層次的被控對象，由淺入深，從簡單到復雜，因此可以進行多種類、多層次的控制系統實驗與研究。同時，可以為過程控制工程師掌握一定的工藝背景知識，具備對各類對象特性的分析和相應控制方法的設計、實施能力。

在本實驗系統上可以進行的過程控制實驗是排列組合的概念，可以允許實驗者自行定義和二次開發，使得可控對象的數量相當多。實驗系統可自定義的內容包括：

l 工藝過程可切換

l 設備尺寸可自定義

l 工藝條件、負荷可變

l 調節閥類型、流通能力可修改

l 檢測點與執行機構可自由選擇

l 控制算法自由定義

l SMPT-1000不同實驗設備間可以相互聯接，組成廠級流程

因此，在SMPT-1000上所進行的過程控制實驗項目可以由用戶自由定義。因此，可以在長期教學中得到各種層次的應用，滿足綜合型、設計型、創新型和探索型實驗的要求。

實驗項目分類

實驗項目按種類，可分以下幾大類，帶*為SMPT-1000獨有的實驗項目：

（1）過程特性及測試實驗

（2）過程開、停車實驗

（3）故障及排除實驗

（4）基礎控制實驗

（5）復雜控制實驗

（6）全流程控制綜合設計實驗

（7）先進控制實驗

（8）智能控制實驗

（9）安全控制*

（10）故障診斷實驗

（11）優化控制*

（12）MES執行層控制*

1．過程特性及測試實驗

（1）自衡系統

（2）非自衡系統

（3）單容系統

（4）隔離多容系統

（5）關聯多容系統

（6）液位系統

（7）流量系統

（8）壓力系統

（9）溫度與傳熱系統

（10）成分系統

（11）過程非線性系統

（12）離心泵特性

（13）離心式鼓風機特性

（14）調節閥特性（線性、等百分比、拋物、快開）

（15）復雜管網流量、壓力特性*

2．過程開停車實驗

（1）離心泵及液位系統

（2）多級液位系統

（3）液位、壓力實驗系統

（4）多級熱交換系統*

（5）加熱爐開停車實驗*

（6）工業鍋爐開停車實驗*

（7）蒸發器開停車實驗*

（10）順序控制*

3．故障及排除實驗

（1）信號接線錯誤*

（2）現場總線通訊錯誤*

（3）硬件組態錯誤*

（4）控制器組態錯誤*

（5）參數整定錯誤*

（6）OPC配置錯誤*

…

4．基礎控制實驗

（1）流量PID單回路控制

（2）液位PID單回路控制

（3）壓力PID單回路控制

（4）溫度PID單回路控制

（5）成分PID單回路控制

（6）PID參數整定（2-4種方法）

（8）工業控制器組態*

（9）HMI操作員站組態*
