（一）、功能簡介

 埃德伯格投入巨資，博士技術團隊歷時兩年時間*研發的防爆環保型“實驗室廢棄物暫存柜”（又稱：實驗室廢棄物中轉站）是目前國內市面上~級別較高、環保效果較好、智能化程度較強的實驗室廢棄物戶外暫存設備。暫存柜分集裝箱式庫房和全不銹鋼移動庫房?jī)蓚€(gè)系列。

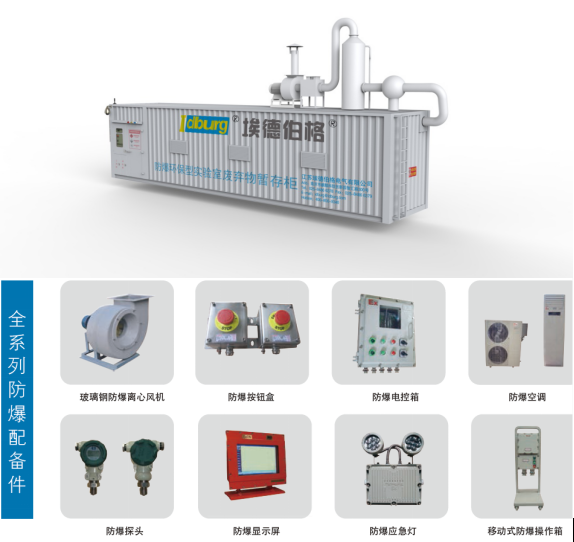

本設備完整系統由防爆供電系統、防爆制冷系統、防爆通風系統、防爆監測系統、防爆通訊系統、防爆照明系統、氣體滅火系統、廢氣凈化處理系統、漏液回收系統、防腐儲存系統、防雷防靜電接地系統、防火門窗系統、雙層保溫系統、遠程監控系統、聯網報警系統和個人防護系統等十六大模塊系統共同組成。用戶可以根據自身需求選擇需要的功能系統。埃德伯格擁有強大的設計開發能力，接受客戶特殊規格及特殊功能定制。

  （二）、產品功能

1、子系統功能介紹：

（01）柜體結構系統

1.1.1  CS型：采取雙層保溫結構，外部采用集裝箱箱體，箱體厚度不低于2.0mm，立柱板材厚度不低于4.0mm，門板厚度不低于3.0mm，暫存柜內部使用厚度不低于1.5mm的304不銹鋼鋼板。夾層凈厚度不低于為30mm，內部填充厚度不低于30mm，密度不低于128kg/m³的保溫阻燃陶瓷纖維。

       SS型：采取雙層保溫結構，外部采用304不銹鋼板拼裝焊接，鋼板厚度不低于2.0mm，立柱板材厚度不低于4.0mm，門板厚度不低于3.0mm，暫存柜內部使用厚度不低于1.5mm的304不銹鋼鋼板。夾層凈厚度為38mm，內部填充厚度不低于30mm，密度不低于128kg/m³的保溫阻燃陶瓷纖維。

1.1.2 暫存柜外部尺寸：D1220mm*W2440mm*H2900mm

1.1.3 暫存柜設立高窗，窗戶下沿距離安裝平臺1.2m—1.4m之間，為防止有害及易燃?xì)怏w局部聚集，確保均勻進風，柜體每側設立3個窗戶，每個窗戶上安裝百頁進風口并做風管導流處理，窗戶面積不得低于0.12m²。為確保~，窗戶安裝防護鐵欄或采取其它防盜措施，并采取避光和防雨、防蟲及防火措施。

1.1.4 暫存柜門采用具有防火、防雷、防靜電、防腐、不產生火花等功能的單一或者復合材料制成，門向疏散方向開啟，并可從內部打開。

1.1.5 暫存柜采用撞擊式逃生門，門向疏散方向開啟，疏散門開啟時，門扇不應影響疏散走道和平臺的寬度。疏散門嚴禁上鎖。逃生門裝置自動門閂，保證內部人員隨時可以推動把手或依靠人力把門開啟。

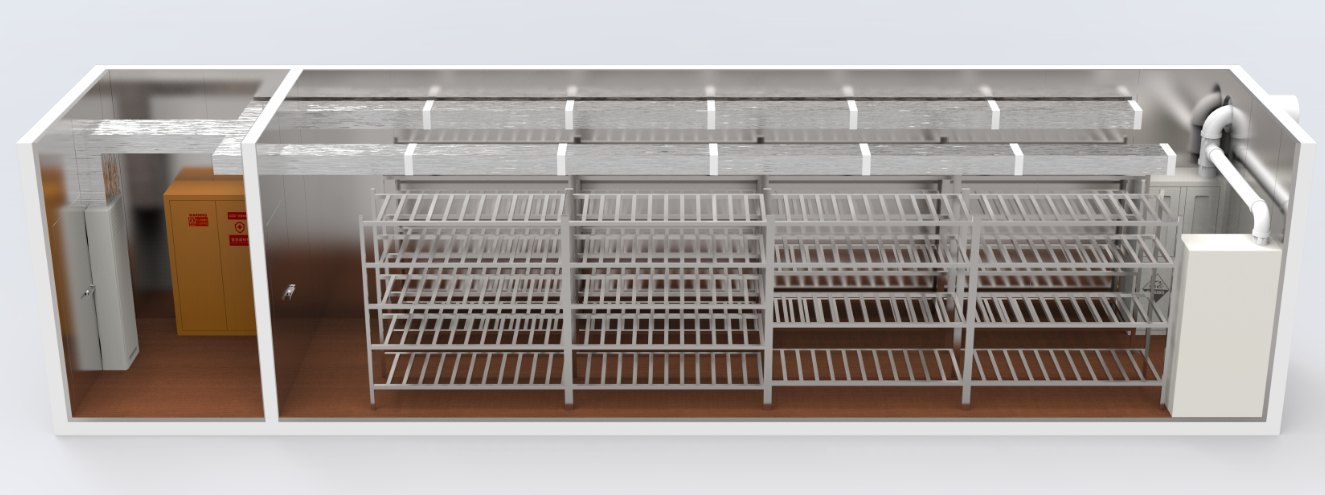

1.1.6 暫存柜內部?jī)?chǔ)存分為操作間、低危區、高危區3大區域，入庫門與核心庫區之間設立操作間（緩沖間）便于操作人員在進入核心庫區之前佩戴相關勞保用品，高危區位于暫存柜較里端并設置緊急逃生門。逃生門旁邊設置緊急噴淋房；暫存柜內放置不銹鋼開放式貨架，高危區用于存放有密封的廢液，低危區用于存放有包裝的固體廢棄物、試劑瓶等等，貨架上部設置了一些可調節風量的喇叭形吸風罩，通過風管將揮發性廢氣通入主排風管道；

1.1.7暫存柜另一端外部設置攀爬梯用于平時檢修，并可根據用戶需求安裝可燃?xì)怏w聲光報警器、TVOC有害氣體聲光報警器、溫濕度報警器等；

（02）防爆供電系統（必選）

入庫門的左側，安裝防爆配電箱，所有管線均需做防爆處理，線路接頭使用防爆接線盒；

（03）防爆制冷系統（必選）

采用防爆空調并與室外離心防爆風機進行智能聯動，確保暫存柜在夏季高溫極端環境下，柜內溫度不高于35℃（也可設定為28℃），空調具備來電自啟功能,可采用1用1備的模式進行輪值備份，提高~系數。

（04）防爆通風系統（必選）

暫存柜正壓設計，采用防爆離心風機進行通風，柜內頂部安裝有風管，管路上采用防火止回閥；

（05）防爆監測系統（必選）

采用防爆TVOC探頭、防爆可燃?xì)怏w探頭、防爆溫濕度探頭，防爆控制箱，可通過監控屏幕實時監控暫存柜核心庫區的內部的溫濕度，有害氣體濃度，易燃?xì)怏w濃度。

（06）防爆照明系統（必選）

暫存柜體內部防火防盜門的正上方設置防爆型緊急指示燈，柜體頂部安裝防爆照明燈；

（07）智能消防系統（普通消防器材必選，氣體滅火可選）

入庫門的左側放置干粉滅火器,并配置滅火毯。

（08）廢氣廢液凈化系統（必選）

采用較~、較環保的廢氣廢液處理系統，酸霧塔+光觸媒+等離子+活性炭。針對用戶實驗室廢棄物的種類，進行經驗豐富設計，確保排放達到環保部門的標準。

（09）漏液回收系統（必選）

外柜體內地板中心設置集液槽和可活動的漏液蓋板，漏液蓋板上開有2排漏液孔，集液槽2端設置漏液管，向外柜體兩側穿過框架梁，連接上回收管、回收桶即可收集漏液。

（10）防腐儲存系統（必選）

柜體內部采用304不銹鋼漢堡包雙層保溫結構設計，具有較強的耐腐蝕能力。如需儲存強酸強堿，單獨設立強酸強堿庫區，內部采用阻燃型pp板。標準產品配備不銹鋼貨架【貨架總長度8米，材質為304不銹鋼，單層承重量不低于200公斤，其中低危區4米貨架（分兩節每節長度為兩米，上下共5層）放置廢瓶收集箱，高危區4米貨架（分兩節每節長度為兩米，上下共4層）放置廢液桶】，所有貨架均安裝推拉式護欄。【注】：內部?jī)?chǔ)存空間可根據用戶要求進行調節。

（11）防雷防靜電接地系統（必選）

嚴格按照*防雷接地規范進行設計及施工。參與人員均持有*防雷部門頒發資質。

（12）應急處理系統（必選）

在庫區操作人員遇到廢氣廢液中毒中暑等緊急情形，從緊急逃生門逃出后，~接觸到高腐蝕性的廢液或眼睛有廢液飛濺進入，可直接進入隔壁的緊急沖淋房進行沖洗，確保人身~。

（13）雙層保溫系統（必選）

雙層漢堡包結構設計，在集裝箱的內部在加裝雙層304不銹鋼鋼板，內部填充內部填充厚度不低于30mm，密度不低于128kg/m³的保溫阻燃巖棉或陶瓷纖維。

（14）遠程管理系統（可選）

業界起首進的遠程管理系統。升級版本可通過遠程管理應急平臺設置修改溫濕度、有害氣體濃度、易燃?xì)怏w濃度報警值等各項參數，進行遠程授權，遠程診斷故障，并可遠程對軟件系統進行升級。

（15）聯網報警系統（必選）

入庫門的上方安裝可燃?xì)怏w、TVOC有害氣體、溫濕度報警器，暫存柜可以通過無線及有線兩種方式，實現遠程監控，實時了解暫存柜的使用情況，以及內部的溫濕度，有害氣體濃度，易燃?xì)怏w濃度。

（16）個人防護系統（必選）

操作間設置一臺應急器材柜，柜內存放工作服、口罩、手套、護目鏡等個人防護裝置。在柜門外兩米范圍內設置緊急組合式噴淋洗眼器。設置專門的緊急逃生門的暫存柜，在緊急逃生門的旁邊兩米范圍內設置緊急噴淋房。

 （二）、技術規格書

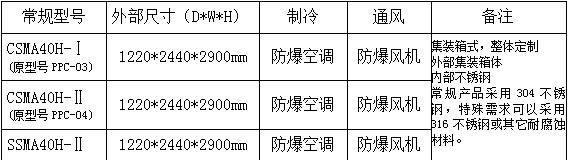

2.1產品主體系統

說明：

（1）、命名定義：

CS:定制集裝箱式

SS:全不銹鋼拼接

N：自然通風

M：機械通風

A：防爆空調

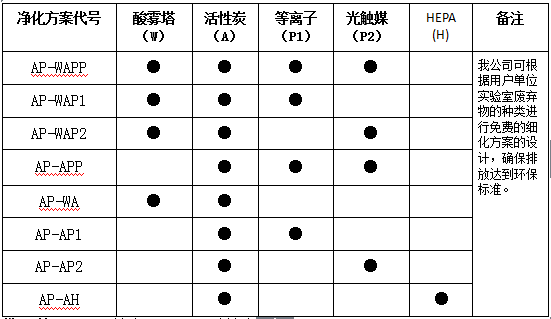

 2.2環保凈化系統

代碼說明：P1：等離子；P2：活性炭。

 【組合式凈化系統】

  1、廢氣的組成與危害
　　化學實驗室室內空氣污染物的種類很多，成分復雜，排放具間歇性，主要空氣污染物包括有機氣體和無機氣體兩大類。有機氣體包括四氯化碳、甲烷、乙醚、乙硫醇、苯、醛類等。無機氣體包括一氧化氮、二氧化氮、鹵化氫、硫化氫、二氧化硫等。
　　這些氣體直接排放到大氣中，會加劇酸雨的形成，構成嚴重的社會公害，人如果吸入較多會造成直接傷害。
2、實驗室廢氣處理方法
　　目前對氣態污染物的處理方法一般可分為濕法和干法兩大類，具體需要根據化學實驗室廢氣的特點來選擇效率高 率、低成本的方法。

A、濕法廢氣處理（酸霧凈化塔）
　　濕法廢氣處理采用酸霧凈化塔進行廢氣處理，適于凈化氯化氫氣體（HCl）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰化氫酸氣體（HCN）、硫化氫氣體（H2S）、低濃度的NOx廢氣等水溶性氣體，具備凈化效果好、結構緊湊、占地面積小、耐腐蝕、抗老化性能好、安裝、運輸、維修管理方便、設備結構較為簡單、一次性投資少等特點，因而廣泛應用于對氣態污染物的處理。
　　酸霧凈化塔適應于高層建筑屋面上安裝，工作原理是酸霧廢氣由風機壓入凈化塔，經過噴霧及填料層，廢氣與氫氧化鈉吸收中和液進~液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經脫液層脫液處理，然后排入大氣。凈化后的酸霧廢氣可低于*排放標準。

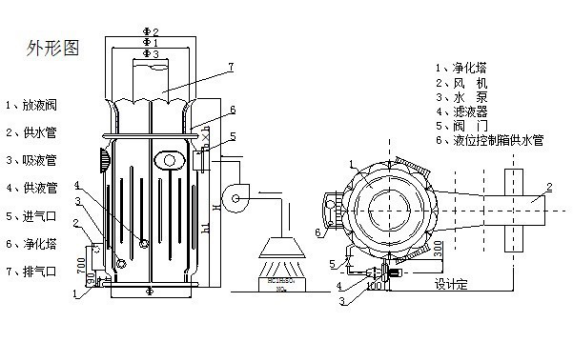

   凈化塔附圖

B、干法廢氣處理（活性炭）
　　氣體混合物與多孔性固體接觸時，利用固體表面存在的未平衡的分子引力或者化學鍵力，把混合物中某一組分或某些組分吸附在固體表面上的過程。具有吸附作用的固體稱為吸附劑，該方法的優點是設備簡單，操作方便，易于實現自動控制。但是因吸附劑的物化性能不同，具有較強的針對性，所以處理含不同有害物質的廢氣須配置不同理化性能的吸附劑，才能起到良好的氣體凈化作用；如果廢氣通過吸附劑的時間較短，廢氣中有害物質的含量過高，廢氣凈化的效果就會不理想；在廢氣通過吸附介質時，由于氣流受固體介質的阻擋作用，須增加風機的功率才能保證通風系統的正常風速。吸附劑需要定期更換或作再生處理才能保證吸收裝置的正常運行。所以該方法在實際應用中需要投入一定的費用和人力，此種方法一般用于廢氣中有害物質的種類相對穩定且含量較低的廢氣處理，這樣便于采用一種有針對性的吸附劑。
　　干法廢氣處理采用有機氣體活性炭吸附裝置，其原理是活性炭具有很多微孔及很大的比表面積，依靠分子引力和毛細管作用，能使溶劑蒸汽和揮發性物質吸附于其表面，又根據不同物質的沸點，用蒸汽將吸附物質析出。當采用蒸汽為解除吸介質時，析出的有機溶劑蒸汽與水蒸汽一起通過冷凝器凝結，進入分離桶經分離后回收有機溶劑。

C、等離子凈化

傳統離子凈化器工作原理是較高放電?？諝庵械难醴肿邮峭ㄟ^(guò)獨立的單元，一個個微小單位實施較高放電。這種放電方式在工作的同時會產生出臭氧集成串在電場作用下，產生大量的小離子群，小離子與空氣中的氧分子進行碰撞而形成正負氧離子。
正氧離子:
（1）正氧離子具有很強的活性，能在極短的時間內氧化分解甲硫醇、氨、硫化氫等污染因子，并打開有機物揮發性氣體的化學鏈，經過一系列的反應后較終生成二氧化碳和水.（2）正氧離子能破壞空氣中~的生存環境，使~和孢子失去活性，就不能再繁殖了，從而降低了室內~濃度。
負氧離子可以吸附大于自身重量幾十倍的懸浮顆粒，靠自重沉降下來，從而~空氣中懸浮膠體（氣溶膠）達到凈化空氣的目的。

 D、光觸媒

材料

光觸媒材料主要有納米TiO2、ZnO、CdS、WO3、Fe2O3、
